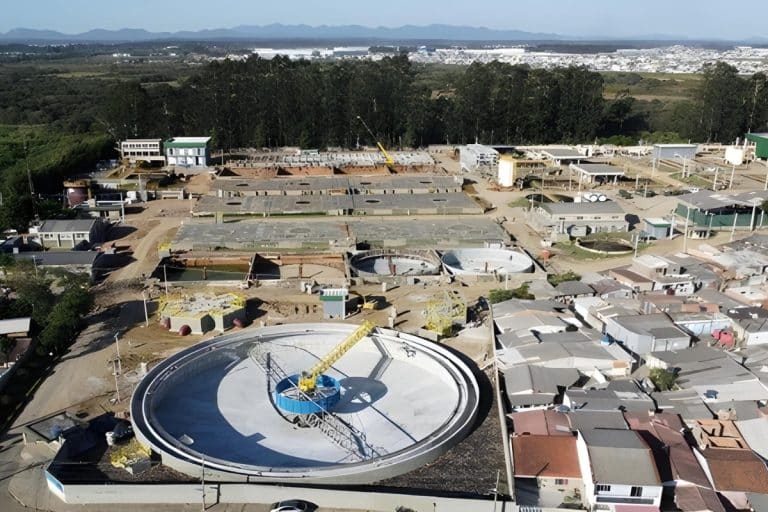

Ampliação ETE Atuba Sul
Sob a liderança do Consórcio Cajuru Engenharia, a CTL Engenharia está à frente deste projeto que visa ampliação e reabilitação da maior ETE do Estado do Paraná.
A Sanepar firmou contrato com o Consórcio Cajuru Engenharia, que prevê a execução de 42 unidades construtivas, necessárias para ampliar a capacidade e eficiência no tratamento da estação. O cronograma das obras da ETE foi planejado para execução em 27 meses, tendo início em outubro de 2022 e término em janeiro de 2025. O prazo de vigência do contrato com o Consórcio Cajuru Engenharia é de 930 dias.
Esta estação desempenhará um papel importante na transformação do lodo e outros resíduos orgânicos em biogás e biomassa, além de outras melhorias de infraestrutura. Este processo não só reduz a quantidade de resíduos destinados aos aterros sanitários, mas também gera energia reutilizável, promovendo a eficiência dos recursos e reduzindo as emissões de gases de efeito estufa.
Além disso, com a ampliação e modernização em curso, a vazão média da ETE passará dos atuais 1.680 litros por segundo para 2.100 l/s.
LEIA TAMBÉM: Ferro e Manganês: Problemas e Remoção
Devido à complexidade de obra, há diversos fornecedores de equipamentos envolvidos. Destacamos os nossos parceiros: B&F Dias (sistema de aeração por ar difuso fixo com bolhas finas), Gardner Denver (sopradores de ar) e Andritz (peneira fina mecanizada).
Segundo o engenheiro da CTL Engenharia, Claudio Utida (Gerente do Contrato), as etapas mais importantes no processo líquido da ETE Atuba Sul são a paralisação e desativação dos Reatores Anaeróbios de Leito Fluidizado (RALF) existentes e a adequação das estruturas para os tanques de lodo ativado, sendo necessário a construção da casa de sopradores para insuflar ar nos difusores de fundo dos tanques.
“Os difusores foram parte primordial para garantir a eficiência esperada nesse processo: alta taxa de transferência de oxigênio e baixa perda de carga. Ao todo foram mais 12 mil difusores circulares distribuídos nos 04 reatores. “, acrescenta Diego Rocha, especialista em aeração por ar difuso na B&F Dias.
Sistemas
A empresa Andritz forneceu uma peneira fina para separação de sólidos no esgoto bruto na estação de tratamento da SANEPAR.
Rafael Evaristo, Gerente de vendas da empresa Andritiz detalha a seguir o sistema fornecido pela empresa.
O sistema de gradeamento fino ANDRITZ Aqua-Screen foi desenvolvido especialmente para o tratamento de efluentes residuais municipais ou industriais para garantir uma separação ideal dos sólidos em suspensão do efluente líquido, suportando assim o melhor desempenho e operação do processo de tratamento de águas residuais a jusante.
Fornecemos para este projeto o modelo AQUASCREEN T-XL 3000/1800/6 para uma vazão de 1.200 L/s.
ANDRITZ Aqua-Screen
ANDRITZ Aqua-Screen tela fina – sistema dentado
Este sistema de gradeamento contínuo é totalmente automatizado e instalado em canal de entrada de efluente bruto, para separação de sólidos com elevação vertical, realizando filtragem vertical e horizontal.
LEIA TAMBÉM: Soluções de tratamento de lodo impulsionam eficiência sustentável em indústrias e municípios
É composto por um sistema de remoção de sólidos tipo grelha, composta por conjunto de dentes formando um tapete sem fim para limpeza contínua.
O Aqua-Screen da Andritz utiliza peças estruturais comuns e padronizadas. Esse design oferece aos nossos clientes os seguintes benefícios:
- Tempo de manutenção reduzido
- Número reduzido de peças de reposição diferentes
- Ajustes intuitivos com porta de acesso aprimorada
- Design modular pop-out/pop-in (‘‘tira e coloca’’) para racks e painéis de tela (menos de 30 minutos para a substituição completa do elemento filtrante)
- Detecção automática de desgaste no trilho de suporte (versão XL T)
- Detecção automática de tensionamento da corrente de acionamento (versão XL)
“Outra etapa importante é a construção dos digestores de lodo, que consiste em quatro tanques circulares de diâmetro 25m x 22,1m de altura e volume útil de 7.963,50 m³ cada unidade construtiva, sendo responsável em decompor a matéria orgânica, reduzir o volume de lodo e utilização dos gases como fonte de energia para sistema de secagem térmica”, explica Utida, da CTL Engenharia.
Finalização do primeiro biodigestor
A finalização do primeiro biodigestor pela CTL no âmbito do Consórcio Cajuru Engenharia, em Atuba Sul, Curitiba (PR), representou um marco significativo, tanto para a infraestrutura quanto para a sustentabilidade ambiental.
Os biodigestores, como este implementado na maior Estação de Tratamento de Esgoto do Estado, são vitais para transformar o lodo e outros resíduos orgânicos em biogás e biomassa, que são fontes de energia renovável e sustentável.
Este processo não apenas reduz significativamente a quantidade de resíduos destinados aos aterros sanitários (evitando a deposição de cerca de 3.800 toneladas de lodo por mês), mas também gera energia reutilizável em diversas etapas da própria estação de tratamento.
O impacto ambiental positivo desta tecnologia é imenso. Contribuindo para a redução das emissões de gases de efeito estufa e promovendo o uso eficiente dos recursos. Além disso, esta integração de biodigestores nas operações da ETE Atuba Sul demonstra um comprometimento com a inovação e a eficiência em todos os processos.
A CTL Engenharia está muito orgulhosa em fazer parte desta transformação e continuará trabalhando com dedicação para concluir este projeto em 2025.
