Thermo-System Sistema de Secagem Solar de Lodos

 Secagem Solar de Lodos – Thermo System

A secagem solar de lodo é excelente no cumprimentos dos objetivos econômicos e ambientais.

A energia solar é usada para extrair água do lodo num processo simples e barato que reduz consideravelmente o volume do lodo reduzindo os custos com transporte e disposição além das emissões de CO2.

Três processos estão disponíveis: o lodo pode ser seco em bateladas usando um processo semi-contínuo, por meio de um procedimento totalmente automatizado ou com a ajuda de um sistema de armazenamento especialmente desenvolvido para pequenas plantas.

Ficaremos feliz em em ajudar você na escolha do conceito de planta que melhor se adapte às suas necessidades.

Electric Mole®

• Operação em Batelada ou Semi-Contínua
• Para cidades pequenas, até 30.000 habitantes descarta-se o lodo somente 1 vez ao ano – StorageDryer*
• Processa lodos de ETE, ETA, industriais e resíduos de digestores.
• Possibilidade de uso de calor residual disponível

Destaques:

• Desempenho de secagem ideal, independentemente das propriedades do lodo, condições climáticas e consumo de energia:
  Compensação de variações climáticas: Remove-se o lodo da estufa exatamente com o teor de matéria seca desejado.
• Tecnologia de planta segura, durável e de baixa manutenção:
  Como apenas um pequeno número de peças está em contato com o lodo, a manutenção é mínima. O Electric Mole pode ser retirado da estufa de secagem a qualquer momento e reparado em um local adequado.
• Armazenamento flexível e carregamento rápido:
  Ao final do processo de secagem, o conteúdo de uma sala completa está pronto para ser transportado. Mesmo caminhões grandes podem ser carregados até a capacidade máxima sem a necessidade de armazenamento intermediário separado.
• Otimização de espaços com calor residual:
  O uso de calor residual diminui consideravelmente os requisitos de espaço dos processos de secagem de lodo solar e a dependência das flutuações sazonais. O calor residual de qualquer fonte pode ser usado em baixas temperaturas. A capacidade de secagem pode ser aumentada muitas vezes acima da capacidade de secagem solar pura, permitindo um processo de secagem solar muito econômico mesmo em espaços confinados.

O processo consiste em três etapas:

1. Carregando a planta

O lodo líquido é despejado no secador de forma totalmente automatizada por bombas controladas por tempo e volume conectadas diretamente ao tanque de empilhamento de lodo.

O lodo pré-desidratado é introduzido com uma escavadeira ou com a ajuda de sistemas de carregamento automático. Diferentes dispositivos de alimentação estão disponíveis dependendo do grau de desidratação do material.

O lodo é então distribuído por toda a estufa de secagem pelo Electric Mole.

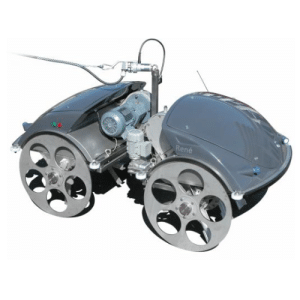

2. Secagem com o Electric Mole

Para garantir uma secagem eficiente e evitar a formação de odor, o lodo é revolvido e arejado até 20 vezes ao dia. Ao fazê-lo, a intensidade de processamento é continuamente adaptada ao progresso da secagem e ao clima.

Esta tarefa é realizada pelo Electric Mole totalmente automatizado feito inteiramente de aço inoxidável.

Em todo o mundo, mais de 400 Electric Moles estão atualmente em uso 24 horas por dia – em plantas com população equivalente a até um milhão. Isso torna o processo mais amplamente utilizado e uma solução testada e comprovada para a secagem de lodo de esgoto solar.

3. Secagem com o Electric Mole

Nesse tipo de usina, o lodo seco é retirado e manuseado para carregamento por meio de uma escavadeira. Durante todo o tempo, na extremidade traseira da estufa, o ar é continuamente extraído por sucção para garantir condições ideais de trabalho.

Os produtos secos podem ser carregados em caminhões fora do galpão ou em um cais de carga personalizado. A integração de uma estação de carregamento de caminhão silo também é uma opção.

Como regra geral, o lodo seco pode ser armazenado temporariamente em galpão a qualquer momento, mesmo durante as operações de secagem em andamento, permitindo uma flexibilidade considerável em termos de remoção e descarte.

O StorageDryer

A solução mais inteligente para sistemas com população equivalente entre 1.000 e 30.000 habitantes O conceito de secador compacto é a solução mais simples, barata e ecológica para pequenos municípios: secagem totalmente automática e armazenamento de lodo combinados em um único sistema. O lodo é introduzido durante todo o ano de forma totalmente automática, enquanto a planta só precisa ser esvaziada uma vez por ano, oferecendo o máximo de confiabilidade operacional com um mínimo de esforço de trabalho.

Destaques:

• Redução de volume e economia de espaço

Se comparado com leitos de secagem, o storagedryer requer apenas um mínimo de espaço e garante uma redução muito maior em termos de quantidade, pois toda a massa de lodo é totalmente seca. O produto final é um combustível versátil que não contém rizomas ou outras matérias estranhas.

• Esvaziado uma vez por ano

A câmara de secagem é esvaziada apenas uma vez por ano, o que significa que a planta não precisa de uma carregadeira própria.

• Secagem e armazenamento combinados

Como o lodo de esgoto pode ser seco e armazenado simultaneamente, o sistema independe do clima em um grau muito alto e não é necessário armazenamento temporário adicional para lodo úmido.

• Descarte seguro

Como o teor final de DR do lodo chega a 90%, todas as opções de descarte estão abertas:
• co-incineração em fábricas de cimento ou centrais eléctricas a carvão
• monoincineração, gaseificação ou pirólise com posterior reciclagem de fosfato

• Ecologicamente correto e econômico

O uso de energia solar torna o StorageDryer uma solução econômica e ecológica que também garante custos operacionais mínimos a longo prazo.

• Drenagem contínua

Se comparado aos processos móveis de desidratação de lodo, o sistema elimina a necessidade de tanques de armazenamento de lodo de grande volume, instalações hidráulicas com água filtrada e alto consumo de energia.

Secagem SolarFlow: o SludgeManager

Desenvolvido pela Thermo-System em conjunto com a Universidade de Hohenheim na Alemanha, o SludgeManager une os benefícios de um procedimento totalmente automatizado com as vantagens do já consagrado Electric Mole : robustez, manutenção simples e uma construção robusta em aço inoxidável.

O que diferencia o SludgeManager do Electric Mole é que ele pode transportar o lodo longitudinalmente e na direção lateral, permitindo que a planta opere continuamente com qualquer número de pontos para carregar ou descarregar o lodo.

O processo consiste em três etapas:

1. Carregando

O lodo pré-desidratado pode ser introduzido na estufa em qualquer ponto – normalmente diretamente da unidade de desaguamento com a ajuda de uma bomba de lodo, transportador em helicoildal ou correia transportadora. É claro que o lodo também pode ser trazido por pás carregadeiras ou caminhão e depositado em praticamente qualquer ponto dentro do galpão, graças ao alto grau de flexibilidade do SludgeManager. A instalação de secagem pode, portanto, ser facilmente adaptada às condições do local.

Uma vez localizado dentro da estufa de secagem, o lodo é distribuído longitudinalmente e na direção lateral em um processo totalmente automatizado.

2. Secagem

Devido à sua composição, os lodos de esgoto são corrosivos, abrasivos e às vezes pegajosos. Para atender às nossas próprias expectativas em termos de qualidade, durabilidade e facilidade de manutenção, todos os componentes que entram em contato com o lodo são feitos inteiramente de aço inoxidável, e nossas unidades de revolvimento têm capacidade de torque de até 1000 Nm por metro de largura de trabalho.

Mesmo em estufas de até 20 por 150 m (65×492 pés), o SludgeManager adapta-se de forma ideal a qualquer irregularidade do solo, garantindo o processamento contínuo de todas as camadas de lodo sem deixar nenhuma camada pendente.

O SludgeManager pode ser movimentado em todas as três dimensões e transporta o lodo de qualquer ponto de entrada para qualquer ponto de saída.

3. Esvaziamento

Após a secagem, o lodo pode ser carregado em caçambas ou transportado para uma estação de carregamento de caminhão de forma totalmente automatizada e sem a necessidade de outras unidades de transporte.

O SludgeManager também pode empilhar o lodo seco dentro do galpão para armazenamento temporário e movê-lo posteriormente.

Destaques:

• Tempo operacional mínimo necessário
