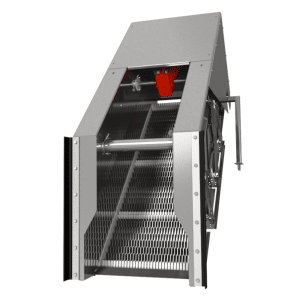

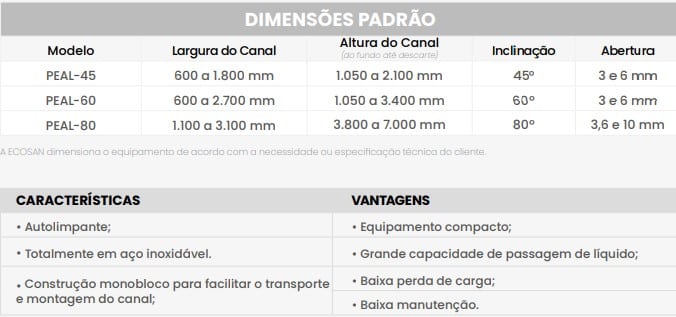

PENEIRA ESCALAR AUTOLIMPANTE – PEAL
APLICAÇÃO
Utilizada em estações de tratamento para reter e separar sólidos dos efluentes. É instalada no canal de chegada do efluente já gradeado previamente por grades grosseiras.
DESCRIÇÃO
É formada por um conjunto de lâminas paralelas (fixas e móveis), distanciadas entre si de forma que o efluente passe pelas aberturas entre lâminas, retendo as partículas maiores formando um filme de sólidos, de modo que ao iniciar o ciclo de limpeza, o material retido é transportado para o degrau superior pelo próprio movimento das lâminas.
Desta maneira, após o início do movimento, tem-se parte da grade limpa, baixando o nível de líquido a montante quase que imediatamente. Estes sólidos são transportados de degrau em degrau até o último, ocasião em que ocorre a descarga por gravidade, sendo dirigido a uma rosca compactadora, esteira transportadora ou container.
O início de funcionamento dá-se por temporização ou por diferencial de nível a montante e jusante, ambos ajustáveis pelo CLP e componentes internos no quadro de comando e controle.

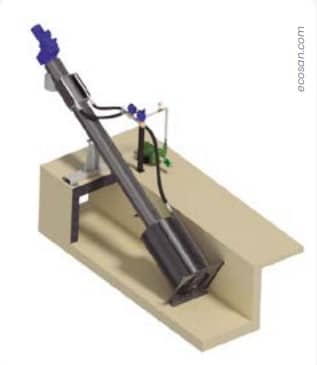

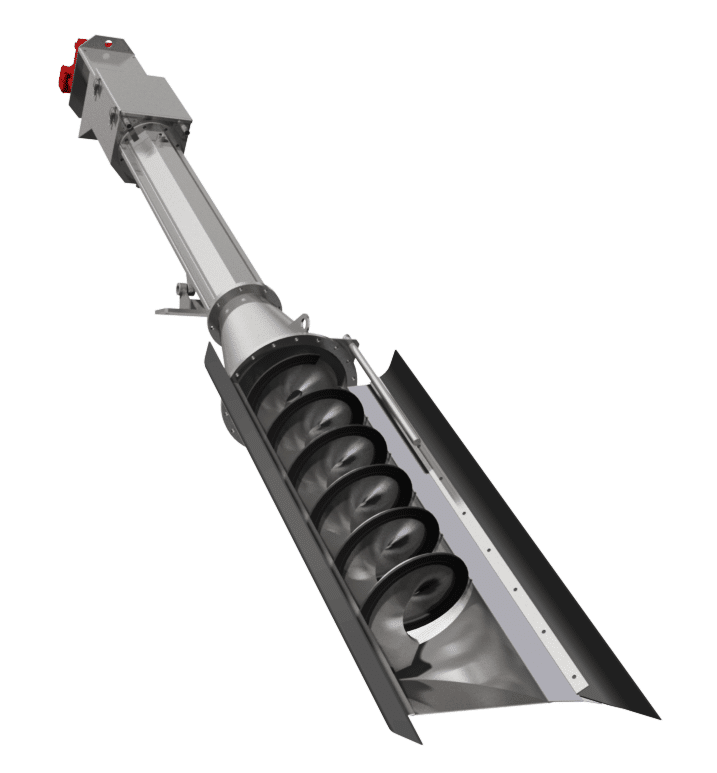

PENEIRA ROTATIVA PARA CANAL – SPW
APLICAÇÃO
Utilizada para remover os sólidos do efluente diretamente do canal de chegada. É aplicada para gradeamento fino.
DESCRIÇÃO
É um peneiramento fino composto por um semicesto circular com perfis paralelos ou chapa perfurada com aberturas conforme projeto Instalada inclinada no canal, possui dispositivo de lavagem do material peneirado e sistema de compactação dos sólidos no fuso antes da descarga.

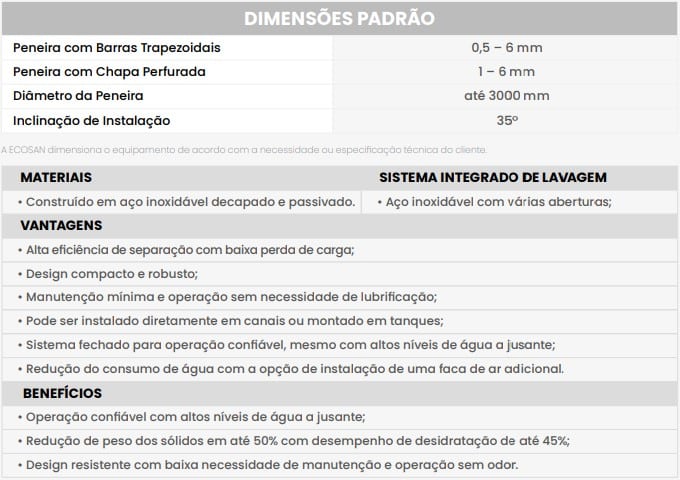

PENEIRA DE TAMBOR ROTATIVO PARA CANAIS – PTRC
APLICAÇÃO
A Peneira de Tambor Rotativo para Canais, modelo PTRC, é destinada ao tratamento mecânico de águas residuais municipais e industriais, sendo utilizada para remoção de materiais flutuantes, sedimentáveis e suspensos.
Este equipamento integra peneiramento, lavagem, transporte, compactação e desidratação em uma única unidade. O fluxo de água residual entra pelo tambor inclinado, onde os sólidos são retidos pela peneira. Quando o nível de água a montante atinge um certo limite, o tambor gira, transportando os sólidos para um canal central onde são removidos por uma escova raspadora e uma barra de pulverização.

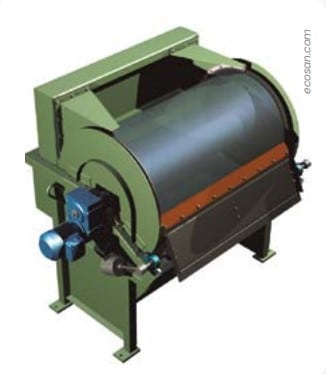

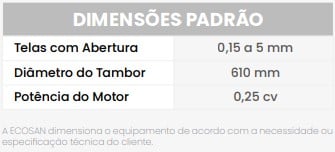

PENEIRA ROTATIVA DE FLUXO EXTERNO – PRL
APLICAÇÃO

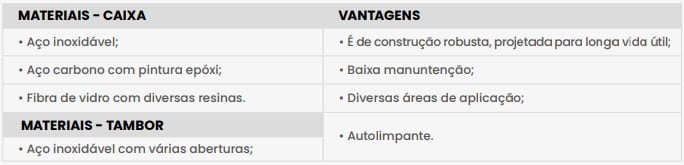

Utilizadas para retenção e separação de sólidos em suspensão dos efluentes brutos, usualmente é utilizada como unidade preliminar nas plantas de tratamento de efluentes, ou mesmo nas captações de tratamento de água. É de construção robusta, projetada para longa vida útil e baixa manutenção. São diversas as áreas de aplicação, tais como: usinas de açúcar, tratamento de efluentes industriais e domésticos, cervejarias, curtumes, frigoríficos, indústrias têxteis, matadouro de suínos, bovinos e aves, indústria de papel e celulose, indústria de bebidas, indústria de pesca e indústria alimentícia.
DESCRIÇÃO
A peneira rotativa é do tipo autolimpante e formada por um tambor filtrante rotativo, montado horizontalmente sobre a estrutura de sustentação através de flanges de centralização e mancais de apoio. O acionamento é formado por um conjunto motoredutor, de forma a manter uma velocidade adequada do tambor para uma eficiente remoção dos sólidos.
O efluente a ser gradeado entra pela parte traseira da peneira, sendo distribuído igualmente por meio de um defletor ao longo do seu comprimento. O fluxo passa através do tambor rotativo, onde os sólidos até um determinado tamanho são retidos e removidos pela lâmina de raspagem, localizada na parte frontal da peneira. O líquido filtrado flui para o interior do tambor rotativo, sendo recolhido na caixa inferior e dirigido para fora pela saída lateral da peneira.

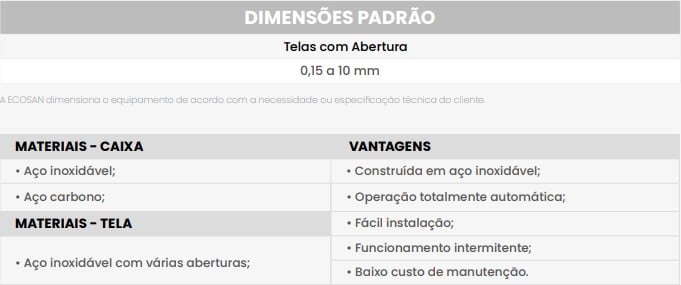

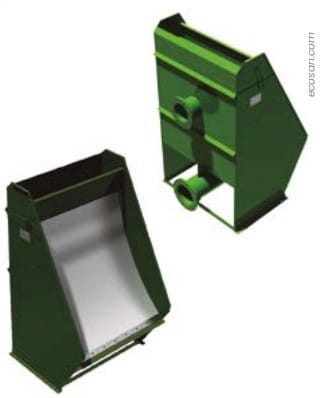

PENEIRA ESTÁTICA AUTOLIMPANTE – PEL
APLICAÇÃO
Utilizadas para retenção e separação de sólidos em suspensão dos efluentes brutos, usualmente é utilizada como unidade preliminar nas plantas de tratamento de efluentes, ou mesmo nas captações de tratamento de água. É de construção robusta, projetada para longa vida útil e baixa manutenção.
São diversas as áreas de aplicação, tais como: usinas de açúcar, tratamento de efluentes industriais e domésticos, cervejarias, curtumes, frigoríficos, indústrias têxteis, matadouro de suínos, bovinos e aves, indústria de papel e celulose, indústria de bebidas, indústria de pesca e indústria alimentícia.
O líquido a ser tratado ingressa pela parte superior da peneira na câmara de distribuição e equalização e deságua através de um vertedouro, gerando condições de fluxo ideais para a separação de sólido/líquido, através da tela com perfis de arame de secção trapezoidal com abertura em forma de V, que facilita sua limpeza.
DESCRIÇÃO
O desenho da tela produz a rápida saída da fase líquida, que é coletada na parte inferior da peneira e o esgotamento da massa sólida separada. A concentração de sólidos separados na tela, pelo seu próprio peso e pela curvatura da mesma, gera o deslocamento para a borda de descarga, garantindo assim a sua autolimpeza.
Os sólidos separados podem ser descarregados em um container, correia transportadora ou rosca transportadora.

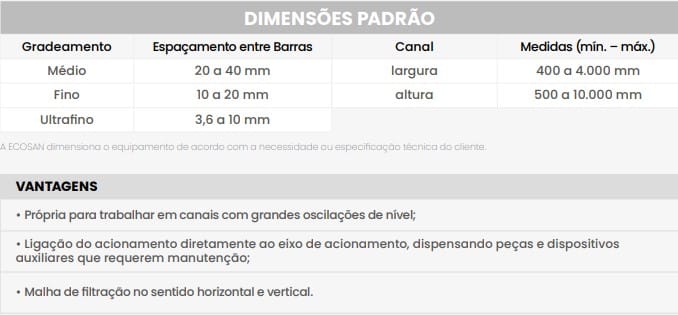

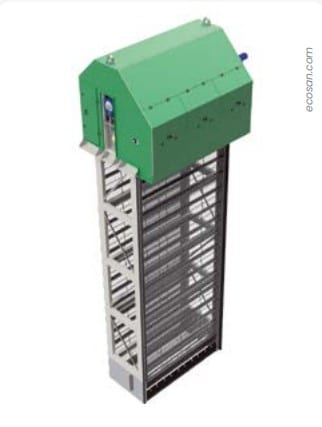

PENEIRA MECANIZADA COM TELAS – PMT
APLICAÇÃO
Utilizada em estações de tratamento para reter materiais sólidos finos e médios. É instalada no canal de chegada do efluente já gradeado previamente por grades grosseiras.
DESCRIÇÃO
A água do canal de alimentação passará através da esteira filtrante que é constituída por um conjunto de telas filtrantes, com malha uniforme, sendo os materiais com dimensões maiores que o espaçamento da malha ficam retidos e são transportados através de seu movimento ascendente, sendo o movimento periódico e comandado por um sistema de 2 correntes mestras, tipo sem fim, que dispõe o material retido na cota de descarga, acima do piso de operação. Na região da cota de descarga de material retido peneirado, é instalado um sistema de limpeza dotado de escovas giratórias e sistema de lavagem com água pressurizada.
O movimento da máquina é suave e contínuo, cuja frequência e período de funcionamento são programados pelo CLP. Outra característica é que permite trabalhar com altos níveis de efluente no canal.
