Gradeamento Médio e Grosso

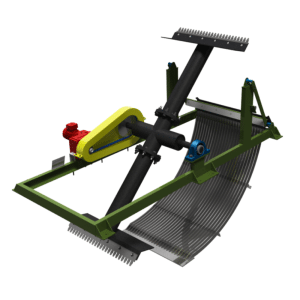

GRADE ROTATIVA MECANIZADA – GRM
APLICAÇÃO
Utilizada em estações de tratamento para reter e separar sólidos dos efluentes. É instalada no canal de chegada do efluente bruto, com funcionamento contínuo ou intermitente.
DESCRIÇÃO
A grade, com as barras devidamente espaçadas em forma de arco a 90°, é fixada na largura do canal. O mecanismo de limpeza, juntamente com o braço limpador do rastelo, direciona os detritos para a calha de descarga e desta para uma esteira, rosca transportadora ou container. O motoredutor é responsável pelo acionamento do eixo dos rastelos e está devidamente protegido contra eventual torque alto.
GRADE AUTOMÁTICA COM CREMALHERA – GACR
APLICAÇÃO
Utilizada em estações de tratamento para reter e separar sólidos dos efluentes. É instalada no canal de chegada do efluente bruto com funcionamento contínuo ou intermitente.
DESCRIÇÃO
Possui um carro porta-rastelo que inicia o movimento de descida com seu rastelo em posição afastada da máquina. Em seu ponto mais baixo se aproxima, entra na grade e inicia seu movimento de subida, limpando (rastelando) a grade, levando os detritos e descarregando-os através da bica de descarga sobre um container, rosca transportadora, esteira ou compactador de sólidos.
A grande vantagem desta máquina é que o motoredutor gira sempre no mesmo sentido, não havendo parada e mudança de sentido.
Este equipamento possui um sistema de proteção contra torque alto, pois o rastelo ao se deparar com algum sólido de dimensões acima do esperado, articula se desviando do mesmo, continuando sua trajetória. Caso encontre um objeto de dimensões acima do ajustado, ao se bascular, aciona a chave fim de curso parando a máquina e soando o alarme.
Painel Elétrico (Opcional): Possui chave geral, disjuntores, contatores, relé de proteção contra falta de fase, CLP, relé de monitoramento de corrente elétrica, botoeiras, sinaleiras, chave de parada de emergência, borneiras e inversor de frequência.
A ECOSAN dimensiona o equipamento de acordo com a necessidade ou especificação técnica do cliente.
GRADE AUTOMÁTICA COM MULTIRASTELO – GMC
APLICAÇÃO
Utilizada em estações de tratamento para reter e separar sólidos dos efluentes. É instalada no canal de chegada do efluente bruto com funcionamento contínuo ou intermitente.
DESCRIÇÃO
Sua unidade motriz está instalada na estrutura superior, transmitindo o movimento contínuo (sem reversão) para o eixo principal, apoiado sobre mancais e com duas rodas mestras. Estas rodas acionam as correntes mestras sem fim e têm suas trajetórias em trilhos-guia, sendo a de descida e de subida dispostas em paralelo e na parte inferior um semicírculo.
Esta configuração dispensa o uso de eixo, mancais e rodas dentadas na parte inferior da máquina, dispensando lubrificação e constante manutenção destas partes. Nas correntes estão parafusados tubos distanciadores e rastelos equidistantes no mínimo de três peças cada. Quando o rastelo alcança a posição de descarga, um dispositivo faz sua limpeza e tudo continua girando até o próximo rastelo.
O movimento da máquina é suave e contínuo, cuja frequência e período de funcionamento são programados pelo CLP. Outra característica é que permite trabalhar com altos níveis de efluente no canal.
Painel Elétrico (Opcional): possui chave geral, disjuntores, contatores, relé de proteção contra falta de fase, CLP, relé de monitoramento de corrente elétrica, botoeiras, sinaleiras, chave de parada de emergência e borneiras.
Consulte nossos especialistas!
